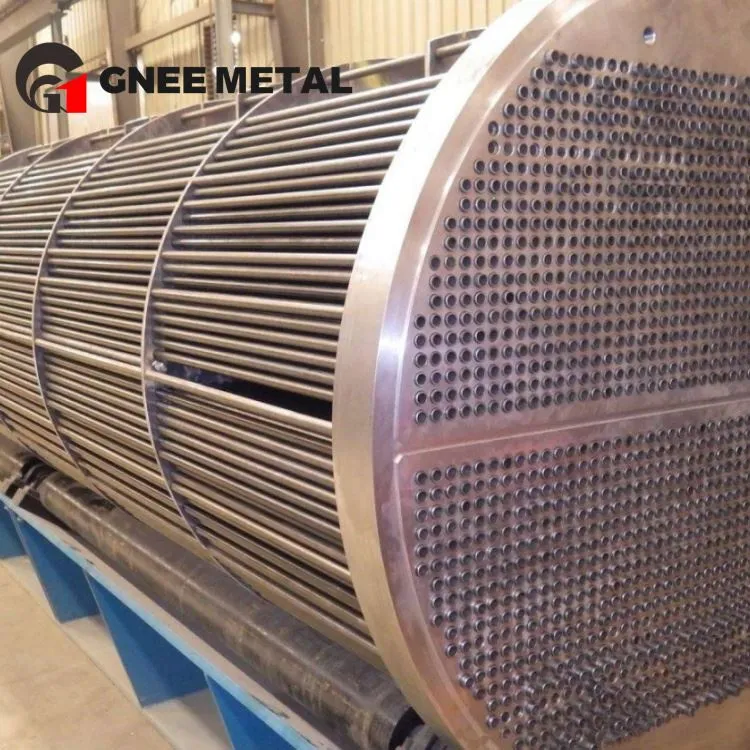

Мідно-нікелева теплообмінна трубка (C70600/C71500)

Gnee Steel (Tianjin) Co., Ltd. є одним із найпрофесійніших виробників і постачальників мідно-нікелевих теплообмінних труб (c70600/c71500) у Китаї, а також підтримує індивідуальне обслуговування. Ласкаво просимо до покупки мідно-нікелевої теплообмінної трубки (c70600/c71500) зі знижкою на нашому заводі. В наявності є якісна продукція та прийнятна ціна.



У морському будівництві та морському нафтогазовому секторі невпинна природа корозії морської води вимагає матеріалів, які виходять за межі стандартних сплавів.Мідно-нікелева теплообмінна трубкарішення, зокремаC70600 (90/10)іC71500 (70/30), стали галузевим еталоном довговічності та теплової ефективності. Як спеціалізованийвиробники мідно-нікелевих теплообмінних труб, ми виробляємо безшовні труби, розроблені для утворення природної захисної оксидної плівки, що забезпечує довготривалу-надійність у високо-швидкісному середовищі морської води.

Отримайте пріоритетну пропозицію сьогодні



Дві найпоширенішімідно-нікелева теплообмінна трубкасплави єC70600 (90/10)іC71500 (70/30). Таблиця нижче показує відмінності, щоб допомогти вам вибрати правильний сплав для вашогокожухотрубний теплообмінник.

Власність	C70600 (90/10 Cu-Ni)	C71500 (70/30 Cu-Ni)
Іменний склад	90% мідь, 10% нікель, 1,4% залізо, 0,8% марганець	70% мідь, 30% нікель, 0,5% залізо, 0,5% марганець
Міцність на розрив (хв.)	45 000 psi (310 МПа)	60 000 psi (415 МПа)
Межа текучості (хв.)	15 000 psi (105 МПа)	25 000 psi (170 МПа)
Теплопровідність	29 BTU/(год·фут· градус F) (50 Вт/м·K)	17 BTU/(год·фут· градус F) (29 Вт/м·K)
Обмеження швидкості морської води	До 3,5 м/с (11,5 футів/с)	До 4,5 м/с (15 футів/с)
Стійкість до корозії	Чудово підходить для звичайної морської води	Чудовий для високо{0}}швидкісної, кислої або забрудненої морської води
Відносна вартість	Середній-Високий	Найвищий
Кращий додаток	конденсатор теплообмінника, кожухотрубний випарникна суднах, морських платформах	Конденсатори електростанцій,теплообмінний котеліз високотемпературною-морською водою, кислим газом



Коли вибрати C70600:

Загальне охолодження морської води на кораблях і морських платформах

мідна теплообмінна трубка проти мельхіору – C70600є стандартною відповіддю для більшості морських обов’язків

Бюджетні-проекти, які потребують чудової стійкості до корозії



Коли вибрати C71500:

Висока-швидкість морської води понад 3,5 м/с

Забруднена або солонувата морська вода сірководнем

Висока-температуракожухотрубний теплообмінникзастосування (вище 120 градусів / 250 градусів F)

Кислий газ або аміак служба декорозія мідної трубки теплообмінникаце відомий ризик

Програми, що вимагають максимумочікуваний термін служби мідної трубки теплообмінника(30+ років)



Для детальногомідна теплообмінна трубка проти нержавіючої сталіпорівняння в морській воді,C70600іC71500перевершує більшість марок нержавіючої сталі за стійкістю до щілинної корозії та ямкової корозії.

Надішліть свої умови морської води



Відмінна ерозійна стійкість до корозії

Морська вода зі швидкістю понад 1,5 м/с розмиваєтьсяC12200іC44300. C70600трубка обробляє до3.5 m/s. C71500трубка обробляє до4.5 m/s. Це означає меншедіаметр труби теплообмінникаі більш високий коефіцієнт тепловіддачі.



Природна стійкість до біообростання

Мідно-нікелеві поверхні вивільняють іони міді, які перешкоджають прикріпленню ракушок і мідій. Амідно-нікелева теплообмінна трубкапучок вимагає менш частого очищення, ніж нержавіюча сталь або титан.



Хороша технологічність

C70600іC71500можна зігнути вu трубчастий теплообмінникконфігурації, згорнуті втрубні дошки, і розширено за допомогою стандартурозширення трубки теплообмінникаобладнання.



Доведена тривалість життя

Термін служби мідної теплообмінної трубкидляC70600в чистій морській воді є20-30 років. дляC71500, очікувати30+ років. Працює багато морських суденмідно-нікелева теплообмінна трубкапучки на 40 років з належним водохімом.



Загальні застосування для мідно-нікелевої трубки теплообмінника:

конденсатор теплообмінникана кораблях, підводних човнах і морських платформах

кожухотрубний випарникв опріснювальних установках

трубчастий конденсаторв електростанціях

теплообмінник hvacна морських суднах

теплообмінний котелпідігрівачі живильної води

кожухотрубний теплообмінникна хімічних заводах з обробки корозійних рідин



Ми постачаємоC70600іC71500не просто як голі прямі труби, але як готові компоненти, готові для встановлення у вашкожухотрубний теплообмінник. Нижче представлена ​​наша повна пропозиція.

Голі прямі мідно-нікелеві трубки

Параметр	C70600 (90/10)	C71500 (70/30)	Загальна програма
OD – 5/8 дюймів (15,88 мм)	В наявності	На замовлення	морськийтеплообмінник hvac, теплообмінний вагонкулери
OD – 3/4 дюйма (19,05 мм)	В наявності	Обмежений запас	мідна теплообмінна трубка 19 мм– найбільш поширений для морських конденсаторів
OD – 1 дюйм (25,4 мм)	В наявності	На замовлення	кожухотрубний випарник, електростанціятрубчастий конденсатор
OD – 1,25 дюйма (31,75 мм)	На замовлення	На замовлення	Великийкожухотрубний теплообмінник
OD – 1,5 дюйма (38,1 мм)	На замовлення	На замовлення	Системи-високого потоку морської води
Товщина стінки	0,7 мм – 3,0 мм	0,7 мм – 3,0 мм	Більш товсті стінки для високого ризику ерозії
Довжина	1m – 30m	1m – 30m	Стандартний приклад 6 м; обрізати до точної доступної довжини
Толерантність (OD)	±0,05 мм	±0,05 мм	зустрічаєASTM B111 pdfвимоги



U-гнуті мідно-нікелеві трубки

Ми виготовляємоu трубчастий теплообмінниккомпоненти вC70600іC71500наОправногиби з ЧПУщоб забезпечити постійний радіус, відсутність овальності та внутрішніх подряпин.



Параметр	C70600 (90/10)	C71500 (70/30)
OD – 5/8 дюймів (15,88 мм)	В наявності	На замовлення
OD – 3/4 дюйма (19,05 мм)	В наявності	Обмежений запас
OD – 1 дюйм (25,4 мм)	В наявності	На замовлення
OD – 1,25 дюйма (31,75 мм)	На замовлення	На замовлення
OD – 1,5 дюйма (38,1 мм)	На замовлення	На замовлення
Товщина стінки	0,7 мм – 2,5 мм	0,8 мм – 2,5 мм
Мінімальний радіус вигину (центральна лінія)	1,5 x OD	2,0 x OD
Довжина ноги (пряма частина)	500 мм – 12 000 мм	500 мм – 12 000 мм
Кут згину	180 градусів (стандарт U)	180 градусів (стандарт U)
Дотична довжина (після згину)	25-100 мм	25-100 мм



Стандартний U-радіус вигину для загального зовнішнього діаметра (C70600):

Трубка OD	Мінімальний CLR (радіус центральної лінії)	Стандартний запас CLR
5/8 дюйма (15,88 мм)	23,8 мм (1,5 x OD)	25 мм, 30 мм, 38 мм
3/4 дюйма (19,05 мм)	28,6 мм (1,5 x OD)	30 мм, 38 мм, 45 мм
1 дюйм (25,4 мм)	38,1 мм (1,5 x OD)	40 мм, 50 мм, 60 мм
1,25 дюйма (31,75 мм)	47,6 мм (1,5 x OD)	50 мм, 60 мм, 75 мм
1,5 дюйма (38,1 мм)	57,2 мм (1,5 x OD)	60 мм, 75 мм, 90 мм



Для C71500, помножте наведені вище радіуси на 1,33 (мінімум 2,0 x OD).



Варіанти U-гнутої труби:

Однакова довжина ноги– обидві ноги рівні (найчастіше дляu трубчастий теплообмінник)

Неоднакова довжина ніг– для конкретнихтрубний листмакети

Довга дотична– розширена пряма ділянка після згину дляпрокат труб теплообмінникав секундутрубний лист

Коротка дотична– мінімальна пряма ділянка для компактностітрубчастий конденсаторконструкції



Характеристики якості U-згину:

Овальність після згинання:Менше 5% OD

Потоншення стінки на вершині згину:Менше 10% номінальної товщини стінки

Оздоблення поверхні:При 10-кратному збільшенні не видно тріщин, подряпин або брижів

Відпал для зняття напруги:Доступний за запитом длякорозія мідної трубки теплообмінникапрофілактика в аміаку або кислому сервісі



Попередньо виготовлені пучки мідно-нікелевих труб

Збираємо ваштрубка C70600аботрубка C71500у повні пакети, готові для вставлення у вашу існуючу оболонку.

Тип пучка	опис	Типове застосування
Комплект U Tube	U-трубний теплообмінникіu трубчастий теплообмінникз вигинами оправки ЧПУ. Мінімальний радіус вигину 1,5 x OD дляC70600, 2,0 x OD дляC71500.	морськийконденсатор теплообмінника, трубчастий конденсаторна судинах
Пучок прямих труб	Прямиймідно-нікелева теплообмінна трубказ обома кінцями, підготовленими допрокат труб теплообмінника.	Кожухотрубний теплообмінникзі знімним пучком
Пучок ребристих труб	Мідна оребрена трубка для теплообмінниказ вбудованими низькими або високими плавникамиC70600абоC71500.	З-повітряним охолодженнямтеплообмінник hvac, теплообмінник повітрясистеми в морському середовищі
Комплект випарника Shell Tube	Спеціалізований комплект із трубками з покращеною поверхнею для кип’ятіння.	Кожухотрубний випарникв охолодженні або опріснення



Мідно-нікелеві оребрені труби

Для застосувань, де рідиною-з боку корпусу є повітря або газ, ми пропонуємомідна оребрена труба для теплообмінникавC70600іC71500.

Тип плавника	Основна труба OD	Щільність плавників	застосування
Вбудований низький плавник (тип L-)	5/8", 3/4", 1"	16 – 40 ребер/дюйм	Морська{0}}охолодженатеплообмінник hvac, конденсатор теплообмінника
High Fin (екструдований)	3/4", 1"	8 – 11 ребер/дюйм	З-повітряним охолодженнямкожухотрубний теплообмінникна морських платформах
Покращена поверхня (E-тип)	5/8", 3/4"	26 – 52 ребра/дюйм	Затопленікожухотрубний випарникіз стороною раковини морської води

Примітка:Оребрені труби вC71500доступні, але вимагають більшого часу виконання через вищу міцність сплаву.



Мідно-нікелеві фітинги та компоненти трубної дошки

A мідно-нікелева теплообмінна трубканастільки ж надійний, як і його з’єднання. Ми поставляємо відповідні компоненти для комплектаціїкожухотрубний теплообмінникзбірка.

компонент	Варіанти матеріалів	опис
Трубний лист	C70600, C71500, морська латунь, алюмінієва бронза	Свердлили до вашогокрок трубиі макет. Сумісний зрозширення трубки теплообмінникаіпрокатка труб.
U-Опори для згинання	C70600або нержавіюча сталь 316L	Запобігає вібрації трубкиu трубчастий теплообмінникзбірки.
Жертовні аноди	Алюміній або цинк	Прикріплений дотрубний листзапобігатикорозія мідної трубки теплообмінникау суворій морській воді.
Торцеві кришки та наконечники	C70600	Захищає кінці труб від ерозійної корозії на високошвидкісних входах.
Відбійні пластини	C70600або Naval Brass	Підтримує труби та направляє потік-з боку оболонкикожухотрубний теплообмінник.
Ущільнювальні прокладки	EPDM, Вітон або Неопрен	Для ущільнень між--трубними решетками в конструкціях із подвійною трубною решеткою.

Як зігнути мідно-нікелеву трубку теплообмінника

Мідно-нікелеві сплави потребують більшої сили для згинання, ніжC12200. Використовуйте aдорногибз мінімальним радіусом вигину1,5 x ODдляC70600і2,0 x ODдляC71500. Для au трубчастий теплообмінник, ми рекомендуємо фабричне згинання, а не польове.



Як зварити мідно-нікелеву трубку теплообмінника

дляяк зварити мідну трубку теплообмінникавC70600абоC71500:

використанняПрисадний метал CuNi(ERCuNi для C70600, ERCuNi-2 для C71500)

Зварювання TIG з продувкою аргоном

Попередній нагрів не потрібен, але міжпрохідна температура повинна залишатися нижче 150 градусів (300 градусів F)

Термічна обробка після-зварювання не потрібна

Також можлива пайкаBCuP-5наповнювач, але зварні з’єднання міцніші для високого-тискукожухотрубний теплообмінникпрограми.



Згортання та розширення труб теплообмінника

трубка C70600ітрубка C71500розкочуються і розширюються так само, як і інші мідні сплави. Використовуйте калькулятор крутного моменту для мідно-нікелевої міді. Більш висока міцністьC71500потрібно приблизноНа 20-30% більше моменту коченняніжC70600.



Конструкція трубчастого листа теплообмінника

длямідно-нікелева теплообмінна трубка,трубний листмає бутиморська латунь, алюмінієва бронза, абомідно-нікелевийщоб уникнути гальванічної корозії. Уникайте трубних листів з нержавіючої або вуглецевої сталі з мідно-нікелевими трубами.



Як очистити мідну трубку теплообмінниказроблені з мідно-нікелевої міді вимагають догляду для збереження захисного оксидного шару.



Хімічна чистка:

використанняінгібована лимонна кислотаабосульфамінова кислотадля видалення накипу

Ніколи не використовуйте соляну кислоту– руйнує мідь-нікель

Для біообростання використовуйтедіоксид хлоруабохлоруванняна контрольованих рівнях (залишок нижче 0,5 ppm)



Механічне очищення:

використаннянейлонові щіткиабосистеми очищення від гумових{0}}куль

Ніколи не використовуйте сталеві щітки або металеві скребки – вони знімають захисну плівку

дляяк почистити мідну трубку теплообмінникапучки сu трубчастий теплообмінникгеометрії, використовуйте спеціально розроблені щітки з гнучким валом



Профілактичні заходи:

Підтримуйте вище швидкість морської води1.5 m/sщоб запобігти осіданню осаду

Уникайте швидкості нижче0.5 m/s

длякорозія мідної трубки теплообмінникамоніторинг, встановити в системі талони корозії



Термін служби мідної теплообмінної трубкидляC70600у добре-обслуговуванні морської води20-30 років. дляC71500, очікувати30+ років.



Що таке мідно-нікелева теплообмінна трубка?

A мідно-нікелева теплообмінна трубка– це безшовна труба, виготовлена ​​зазвичай із мідно-нікелевих сплавівC70600 (90/10)абоC71500 (70/30). Він спеціально розроблений длякожухотрубний теплообмінник, конденсатор теплообмінника, ікожухотрубний випарникзастосування в морській воді та корозійних середовищах.



Яка різниця між C70600 і C71500?

C70600містить 90% міді і 10% нікелю.C71500містить 70% міді і 30% нікелю.C71500має вищу міцність, вищу стійкість до ерозії (до 4,5 м/с проти 3,5 м/с) і довшеочікуваний термін служби мідної трубки теплообмінника, але теплопровідність нижче і вищемідна теплообмінна трубка ціна.



Навіщо використовувати мідно-нікелеву мідь замість нержавіючої сталі для морської води?

вмідна теплообмінна трубка проти нержавіючої сталіпорівняння для морської води, мідь-нікель пропонує:

Краща стійкість до щілинної корозії

Стійкість до природного біологічного обростання (нержавіюча сталь)

Відсутність хлоридного корозійного розтріскування

Легшепрокат труб теплообмінникаі розширення



У вас є трубка C70600 на продаж 3/4 дюйма?

такМідна теплообмінна трубка 3/4 дюйма(19,05 мм) вC70600є одним із наших найпопулярніших розмірів.Мідна теплообмінна трубка 19 ммвC70600запасається для морськихтеплообмінник hvacітрубчастий конденсаторпрограми.



Що спричиняє корозію мідної трубки теплообмінника в мідно-нікелевій міді?

Корозія мідної трубки теплообмінникавC70600абоC71500зустрічається рідко, але може виникнути через:

Ерозійна корозія– швидкість вище 4,5 м/с (C71500) або 3,5 м/с (C70600)

Сірководень– забруднена морська вода

Гальванічна корозія– з’єднання з більш благородними металами (титан, графіт)



Чи надаєте ви ASTM B111 pdf для мідно-нікелевих трубок?

так запитASTM B111 pdfабоASME SB111 pdfвід нашої команди. Ми також надаємоEN 12451іJIS H3300атестація.



Чи можете ви поставити u-трубний теплообмінник C70600 або C71500?

так Виготовляємо в комплектіu трубчастий теплообмінникіu трубчастий теплообмінникзбірки втрубка C70600ітрубка C71500. Надішліть свійтрубний листмалюнок для цитати.



Чи SB111 C70600 те саме, що ASTM B111 C70600?

такSB111 C70600є кодом котла ASME.ASTM B111 C70600це позначення ASTM. Хімічні та механічні вимоги ідентичні. длятеплообмінний котелпрограми, що вимагають штампування ASME, уточнітьSB111 C70600.



Погана упаковка псує навіть найкращу мідну трубку теплообмінника. Як професійний виробник мідних теплообмінних трубок, що обслуговує мідні теплообмінні труби в США, Європі, ОАЕ, Саудівській Аравії та Індії, ми дотримуємося стандартів експортного пакування військового-класу, щоб гарантувати відсутність пошкоджень під час морських або повітряних перевезень.



Наш стандартний процес пакування:

Етап упаковки	Матеріал / Метод	призначення
Індивідуальний захист трубки	Анти{0}}папір VCI + пластикові торцеві кришки	Захищає від вологи, пилу та подряпин на внутрішніх поверхнях теплообмінника з мідної трубки.
Пакетування	Нейлонові ремінці + дерев'яні проставки	Зберігає мідну трубку теплообмінника з зовнішнім діаметром 19 мм, 1 дюйм або 5/8 дюйма впорядкованою та вільною- від вібрації.
Бар'єр від вологи	Плівка з товстої ПЕ (термо-усадка)	Блокує вологість під час тривалих морських подорожей до мідної теплообмінної труби Німеччини чи Саудівської Аравії.
Зовнішня упаковка	Ящики з фанери експортного -класу або дерев’яні ящики зі сталевими-смугами	Витримує штабелювання та грубе поводження. На кожному ящику написано номер замовлення на замовлення, сплав (наприклад, SB111 C70600) і кількість.
Документація	Пакувальний лист + Сертифікат випробувань млина (MTC), що додається зовні	Підтримка митного оформлення мідних теплообмінних трубок для продавців і партнерів-дистриб’юторів.

Для U-пакетних замовлень:U-трубний теплообмінник і U-трубний теплообмінник розміщені в спеціальних сталевих пристосуваннях всередині ящика, щоб запобігти спотворенню радіуса вигину.



Тип обладнання	Специфікація / Можливість	Вплив якості
Горизонтальна лінія безперервного лиття	Вантажопідйомність 10 тонн	Виготовляє однорідну трубу з мідного сплаву для теплообмінних заготовок з нульовою пористістю.
Три-прошивний стан	Зовнішній діаметр до 60 мм	Точний контроль товщини стінки для трубки теплообмінника товщиною до 0,5 мм.
Стенд холодного креслення	5 розіграшів по черзі	Забезпечує жорсткі допуски на довжину мідної трубки теплообмінника та діаметр трубки теплообмінника.
Лінія випрямлення та різання	CNC серво-керований	Відріз-без задирок для мідної трубки теплообмінника 3/4 дюйма та 1 дюйм відповідно до проектної довжини.
U-згинальний верстат	Тип оправки з ЧПУ	Виробляє U-трубний конденсатор і U-трубний теплообмінник без перегинів або овальності.
Тестер вихрових струмів	NDT (не-руйнівний контроль)	100% перевірка труб C70600 і C71500 на наявність точкових отворів або тріщин відповідно до стандартів ASTM B111 pdf.
Гідростатичний тестер	До 200 бар	Перевіряє розширення труб теплообмінника та цілісність прокатки труб.
спектрометр	Оптична емісія (OES)	Підтверджує хімічний склад марок ASME SB111, EN 12451 і JIS H3300 для кожної партії.



Наші сертифікати та відповідність:

Повна відстежуваність ASTM B111 pdf та ASME SB111 pdf.

Система управління якістю ISO 9001:2015.

Приймається перевірка-третіх сторін: SGS, BV, Lloyds або TUV.

Звіти про очікуваний термін служби мідної трубки теплообмінника доступні за запитом.
